اینجکتور POE مخصوص دوربین مداربسته

اینجکتور POE مخصوص دوربین مداربسته

اینجکتور POE مخصوص دوربین مداربسته از تجهیزاتی است که برای دوربین های مداربسته تحت شبکه استفاده می‌شود. هنگامی که NVR یا سوئیچ  شما قابلیت POE نداشته باشد می‌توان از طریق اینجکتور تصویر و برق را از طریق کابل شبکه انتقال دهیم. این محصول از دو قسمت اینجکتور و اسپلیتر ساخته شده است.

ویژگی های ظاهری اینجکتور poe

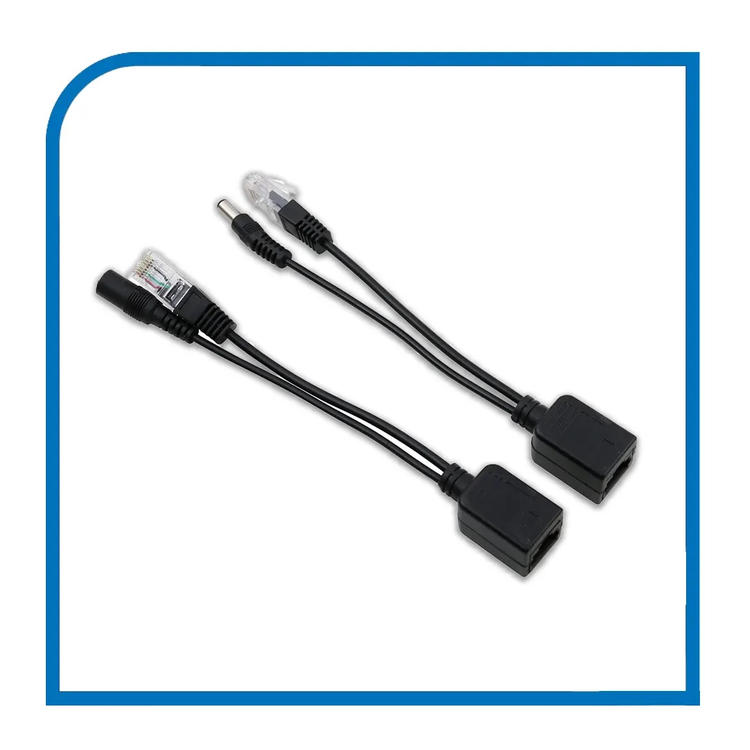

همان طور که در تصویر مشاهده می کنید اینجکتور poe از سه رابط ساخته شده است که دارای قسمت های زیر است. اینجکتور برای اتصال دوربین های POE به سوییچ یا ان وی آری که قابلیت POE ندارند استفاده می‌شود.

مادگی اینجکتور:

به طور کلی همه ما می دانیم که فیش مادگی برای اتصال به برق استفاده می‌شود. در این جا منظور ما از اتصال برق آداپتور دوربین مداربسته است. که دوربین مداربسته برای تبدیل برق 12 ولت به 220 ولت شهری به آداپتور متصل می شود. حالا برای استفاده از این اینجکتور باید فیش مادگی را به آداپتور متصل کنیم تا برق دوربین تأمین شود.

سوکت RJ-45:

سوکت RJ-45 یک رابط شبکه است که دارای 8 پین مسی است. این سوکت در شبکه های LAN بسیار کاربرد دارد. یکی دیگر از قسمت های اینجکتور سوکت RJ-45 است. همان طور که می‌دانیم کار این سوکت اتصال به تجهیزات شبکه است. در این جا برای اتصال اینجکتور این سوکت را به پورت RJ-45 موجود بر روی سوییچ یا ان وی آر وارد می‌کنیم. تا اینجا دوربین به سوییچ متصل شده اما برای انتقال تصویر نیاز به یک کابل شبکه داریم.

پورت RJ-45

در طرف دیگر اینجکتور یک پورت RJ-45 دیده می شود که یک سر کابل شبکه به این پورت متصل می شود و حالا شما می‌توانید تصاویر را از طریق کابل شبکه به ان وی آر یا سوییچ انتقال دهید.

یک خبر خوب راجع به این محصول این است که شما می‌توانید دوربین های بدون قابلیت POE را نیز از طریق این محصول به سوییچ یا NVR متصل کنید.

فرض کنید قصد دارید دوربین خود را در جایی نصب کنید که امکان اتصال آداپتور در آن مکان به دوربین نیست و باید آداپتور و سوییچ را در فاصله 50 متری از دوربین قرار دهید. اینجا اسپلیتر به کمک شما می‌آید.

قسمت اسپلیتر به دوربین غیر POE به صورت زیر متصل می‌شود.

فیش نری به ورودی آداپتور موجود بر روی دوربین متصل می شود که برق مورد نیاز دوربین از طریق کابل شبکه و آداپتوری که 50 متر فاصله دارد، تأمین می‌شود.

سوکت شبکه

تمامی دوربین های تحت شبکه در کنار ورودی آداپتور یک قسمت برای اتصال کابل شبکه دارند که در این جا سوکت به پورت شبکه دوربین متصل می‌شود.

در مرحله آخر برای اتصال دوربین و انتقال تصاویر به سوییچ یا ان وی آر سر دیگر کابل شبکه را به پورت شبکه موجود بر روی اسپلیتر متصل کنید. در حال حاضز شما یک دوربین غیر POE را به یک سوییچ یا ان وی آر متصل کرده اید و می‌توانید به صورت هم زمان تصویر و برق را از طریق یک کابل شبکه انتقال دهید.

قابلیت POE در NVR چیست؟

ان وی آری که قابلیت POE داشته باشد، می توانددوربین مداربسته  POE را پشتیبانی کند. شما می توانید چندین دوربین POE را به صورت جداگانه به ان وی آر متصل کنید. دوربین های مداربسته از این طریق می توانند برق مورد نیاز خود را تأمین کنند. درصورتی که بخواهید دوربین ها را ابتدا به سوئیچ متصل کرده و سپس به دستگاه NVR متصل کنید باید سوئیچ مورد استفاده از نوع POE باشد.

مزایای استفاده از اینجکتور POE

• برای نصب اینجکتور به هیچ دانش خاصی نیاز ندارید.
• این امکان را می دهد که دوربین مداربسته خود را دور تر از آداپتور نصب کنید.
• انعطاف پذیری نصب و سیستم را بالاتر می برد.
• از نوسانات برق محافظت می کند و همین موضوع مانع از آسیب به دوربین مداربسته می‌شود.
• نیاز به کابل کشی کمتر و صرفه جویی در هزینه
• می توانید سیستم خود را ارتقا دهید.
• سازگاری با دوربین های مداربسته
• مقرون به صرف
• امنیت بالا

مشخصات فنی اینجکتور POE مخصوص دوربین مداربسته
